GD941W-0.5JMn電動雙層水冷式高溫蝶閥
GD941W雙水冷式超高溫蝶閥采用優質碳鋼和耐高溫合金鋼，內腔通水冷卻，蝶板采用雙層優質耐熱高溫合金鋼，內腔通水冷卻，在閥門出口處設有流量開關報警功能，同時在進出口設有二個流量調節閥；可保證蝶閥在高溫工況下穩定運行工作，最高工作溫度可達1300℃（瞬時溫度≤1400℃），具有耗水量少，耐高溫，體積小，轉動靈活，使用方便的特點?！?/p>
本系列高溫蝶閥廣泛應用于冶金，化工，建材，電站等行業中的超高溫氣體管道中，作為高溫氣體介質調節或切斷；與各種執行器（電動，氣動，蝸輪）配套使用組成不同性能的閥門，可實現遠距離控制和自動調節和切斷。
產品主要性能參數
公稱壓力PN/Mpa | 適用介質 | 冷卻水溫度/℃ | 冷卻水流量/(m/h) | 冷卻水壓力/Mpa | 適用溫度/℃ | 閥門啟閉速度/s | |
進口 | 出口 | ||||||
0.05 | 煙氣 | ≤33 | ≤33 | 20 | 0.45-0.5 | ≤600 | 40 |
主要零部件材料
零件名稱 | 閥體 | 蝶板 | 閥桿 | 填料 |
材料 | Q235A+水冷層 | Q235A+水冷層 | 耐熱不銹鋼 | 柔性石墨 |

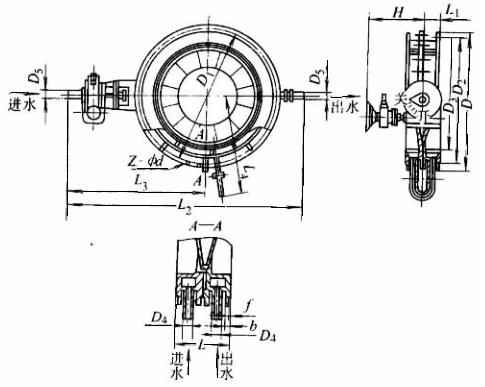

主要尺寸
公稱通徑DN/mm | 尺寸/mm | 渦輪箱型號 | 重量/kg | ||||||||||||||
D | D1 | D2 | D3 | D4 | D5 | L | L1 | L2 | L3 | L4 | H | f | b | Z-φd | |||
1000 | 1375 | 1320 | 1280 | 1000 | 64 | 76 | 360 | 230 | 2540 | 1505 | 987 | 560 | 5 | 30 | 32-φ30 | CDsl9-F25 | 2425 |
1200 | 1630 | 1560 | 1510 | 1200 | 64 | 76 | 360 | 230 | 2740 | 1605 | 1087 | 560 | 5 | 30 | 36-φ36 | 2843 | |
1400 | 1790 | 1730 | 1690 | 1400 | 64 | 76 | 380 | 230 | 2940 | 1705 | 1187 | 560 | 5 | 34 | 40-φ30 | 3268 | |
