調節閥系列
ZZDQ氮封裝置
產品工作原理和用途：
ZZDQ系列氮封裝置是本廠自主開發、研制的一套自力式微壓力控制系統，主要用于保持容器頂部保護氣（一般為氮?dú)猓┑膲毫愣?，以避免容器?nèi)物料與空氣直接接觸，防止物料揮發、被氧化，以及容量容器的安全。特別適用于各類大型儲罐的氣封保護系統。該產品具有節能、動作靈敏、運行可靠、操作與維修方便等特點。廣泛應用于石油、化工等行業。
產品結構特點：
氮封裝置供氮、泄氮壓力設定方便，可在連續生產的條件下進行；
壓力檢測膜片有效面積大，設定彈簧剛度小，動作靈敏，裝置工作平衡；
采用無填料設計，閥桿所受摩擦力小，反應迅速，控制精度高；
供氮裝置采用指揮器操作，減壓比可達100：1，
減壓效果好，控制密度高；
為確保儲罐的安全，需在罐頂設置呼吸閥；
無需外加能源，能在無電、無氣的場合工作，既方便，又節約能源 ，降低成本；
呼吸閥僅起安全作用，避免了常規氮封裝置中啟閉頻繁易損壞的缺陷。
產品性能參數：
公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
額定流量系數（KV） | 8 | 11 | 20 | 32 | 50 | 80 | 100 | 160 |
額定行程 | 6 | 8 | 10 | 15 | 20 | |||
公稱壓力PN（Mpa） | 0.10 | |||||||
壓力調節范圍（MP a） | 0.5∽5.5、5∽10、9∽14、13∽19、18∽24、23∽28 | |||||||
介質溫度（℃） | ≤80℃ | |||||||
調節精度（％） | ±10 | |||||||
允許泄漏量（L/h） | 10ˉ4×閥額定容量 | |||||||
零件名稱 | 材料 |
閥體 | ZG230-450 ZG1Cr18i9Ti |
閥桿、閥芯、閥座 | 1Cr18i9Ti |
膜片 | 丁腈橡膠夾增強絳綸織物 |
彈簧 | 60Si2Mn |
波紋管 | 1Cr18i9Ti |

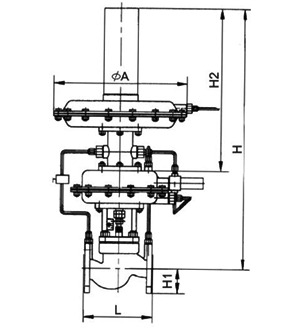

產品主要尺寸：
公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |||
A | 192 | 232 | 308 | ||||||||
H | 629 | 631 | 652 | 666 | 689 | 797 | 837 | 1050 | |||
L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | |||
G（Kg） | 18 | 19 | 21 | 23 | 25 | 37 | 50 | 59 | |||
公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |||
D | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | |||
D1 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | |||
B | 16 | 18 | 20 | 22 | |||||||
n-ф | 4-14 | 4-18 | 8-18 | ||||||||
f1×D2 | 2×56 | 3×65 | 3×76 | 3×84 | 3×99 | 3×118 | 3×132 | 3×156 | |||
