球閥系列
氧氣專用球閥
產品工作原理和用途：
氧氣專用球閥作為冶金工業中輸送氧氣管路上的啟閉裝置較其它通用閥門相比有許多特別嚴格的要求。因為氧氣屬易燃易爆危險品所以必需防泄漏、防靜電、防火花以避免發生事故。 在結構上設計為閥瓣啟閉時閥桿只升降而不轉動有效地降低了密封副磨損、填料磨損和上密封磨損側法蘭上裝有接地螺釘避免產生靜電火花閥桿外露部分用有機玻璃密閉封蓋用以防塵防油。
產品結構特點：
除了具有普通閥門用特點外，又鑒于它采用了質地優良的銅材質制造，又具有耐腐蝕、阻燃性能好、導電性好、傳熱性快等優點
操作快速靈便，流阻小，安全可靠，而且使用壽命長（密封副沖刷小）。
產品性能參數：
公稱通徑（DN） | 15－350 | |||
公稱壓力（MPa） | 1.6 | 2.5 | 4.0 | |
試驗壓力 | 強度 | 2.4 | 3.75 | 6.0 |
密封 | 1.76 | 2.75 | 4.4 | |
工作溫度 | ≤150℃ | |||
適用介質 | 氧氣 | |||
閥體 | WCB | ZG1Cr18Ni9Ti | CF8 | CF3 | ZG1Cr18Ni12Mo2Ti | CF8M | CF3M |
球體閥桿 | 2Cr13 | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L |
閥座 | 聚四氟乙烯PTFE加坡纖增強聚四氟乙烯PTFE+Glass對位聚笨PPL | ||||||
墊片 | 聚四氟乙烯PTFE不銹鋼/柔性石墨Stainless Steel/flexible Graphite齒形墊片Tooth Profile Gasket | ||||||
閥桿座 | 聚四氟乙烯PTFE不銹鋼/柔性石墨 Stainless Steel/Flexible Graphite | ||||||
填料 | 聚四氟乙烯PTFE增強柔性石墨 Enhanced Flexible Graphite | ||||||
填料壓蓋 | WCB | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L |
溫度 | -29～150(聚四氟乙烯 PTFE) -29～200(加玻纖增強聚四氟乙烯 PTFE+GLASS) -29～300(對位聚笨 PPL) | ||||||
介質 | 水蒸汽油品 | 硝酸類 Nitric Acid | 強氧化介質 | 醋酸類 Acetic Acid | 尿素類 Urea | ||

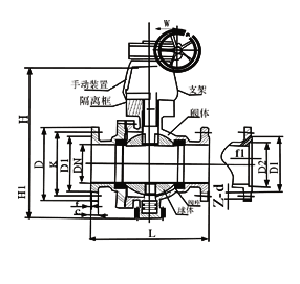

產品主要尺寸：
氧氣專用球閥PN1.6MPa主要連接尺寸：
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
H | 59 | 63 | 75 | 85 | 95 | 107 | 140 | 152 | 178 | 252 | 272 | 342 |
W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
氧氣專用球閥PN2.5MPa主要連接尺寸：
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 320 | 400 | 400 | 550 |
H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 345 |
W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |
氧氣專用球閥PN4.0MP主要連接尺寸：
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 180 | 200 | 220 | 250 | 280 | 320 | 400 | 400 | 550 |
H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 345 |
W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1000 | 1100 | 1500 | 1800 |
