止回閥系列
H61Y/H承插焊鍛鋼止回閥
產品工作原理和用途：
H61Y/H承插焊鍛鋼止回閥有三種體蓋連接設計形式。第一種是螺栓式閥蓋：按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)密封?？蛻粲刑厥庖髸r(shí)也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封?？蛻粲刑厥庖髸r(shí)也可采用透焊連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。 安裝在火汽管道上，作為自動防止介質逆流的安全裝置。
產品結構特點：
1、閥瓣整體淬火，并能在閥體上下移動，介質倒流時，借介質壓力和彈簧自動閥瓣關閉。
2、閥體、閥蓋均為模鍛件。
3、閥座上的密封面采用鈷基硬質合金等離子噴焊面成。耐磨、抗擦傷性能好。
4、止回閥應安裝在水平管道上介質流向從下往上流（正流）。
產品性能參數：
型號 | H61H | H61Y | |
適用溫度（℃） | ≤425 | ||
適用介質 | 水、蒸汽、油品 | ||
材料 | 閥體、閥蓋 | 碳素鋼 | |
閥瓣 | 鉻不銹鋼 | ||
密封面 | 鉻不銹鋼或碳鋼對焊鐵基合金 | ||
墊片 | 柔性石墨 | ||
主要零部件材質：
零件名稱 | 閥體 | 閥蓋 | 閥瓣 | 螺栓 | |
材料 | C | 25Mn | 25Mn | 3Cr13 | 35Mo |
I | 15CrMo | 15CrMo | 3Cr13 | 35Mo | |
P | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 35Mo | |
R | 0Cr17Ni12Mo2Ti | 0Cr17Ni12Mo2Ti | 0Cr17Ni12Mo2Ti | 1Cr17Ni2 | |

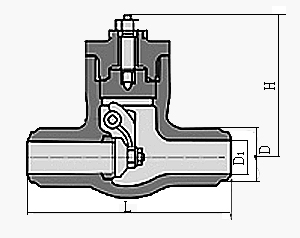

主要外形尺寸：
公稱通徑DN | 尺寸 (mm) | 重量 (kg) | |||||
mm | in | L | I | D | D1 | H | |
15 | 1/2 | 80 | 10 | 34 | 21.8 | 47.5 | 1.25 |
20 | 3/4 | 90 | 13 | 40 | 27.1 | 52.5 | 1.6 |
25 | 1 | 100 | 13 | 50 | 33.8 | 62.5 | 2.4 |
32 | 1 1/4 | 120 | 13 | 58 | 42.6 | 78 | 3.75 |
40 | 1 1/4 | 140 | 13 | 66 | 48.7 | 92 | 5.5 |
50 | 2 | ||||||
