安全閥系列
SFA-22C150T、SFA-22C300T冷凍機用安全閥
產品工作原理和用途：
SFA冷凍機用安全閥是用于制冷設備上，作為設備的超壓保護裝置，當設備運行壓力升高超過允許值時，閥門能自動開啟，并按照設備運行要求，排放額定量介質，以防止設備壓力繼續升高，起到保護整個系統作用。
產品結構特點：
1、結構小巧，重量輕，適用于冷凍設備主機超壓保護的安全裝置
2、全身采用黃銅棒材加工而成，密封采用聚四氟乙烯F4材料，密封性能高
產品性能參數：
型 號 | SFA-22C150T | SFA-22C300T |
壓力級 | 150psi | 300psi |
公稱通徑 | 1/2” 、1” | 1/2”、3/4”、1” |
強度試驗壓力 | 3MPa | 7.5MPa |
排放壓力 | ≤1.1倍整定壓力 | |
密封壓力 | ≥0.85倍整定壓力 | |
密 封 性 | 氣壓試驗2分鐘無泄漏 | |
適用溫度 | -40℃～150℃ | |
適用介質 | R12、R22、R500等氟利昂及冷凍機油 | |
零件名稱 | 材料 |
閥 體 | HPb59-1/H62 |
閥 瓣 | HPb59-1/H62 |
密封圈 | F-4 |
彈 簧 | 50CrVA+鍍鎳 |
調整螺母 | HPb59-1/H62 |
墊 片 | T3 |
螺 母 | HPb59-1/H62 |

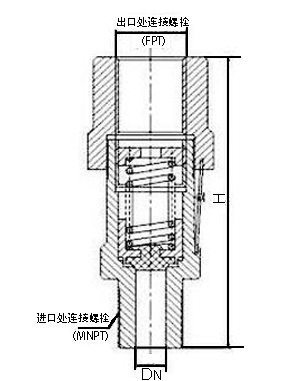

產品主要尺寸：
規格 Size mm(in) | in | H (mm) | |
進口A Inlet A | 出口B outlet B | ||
DN8(1/4) | 1/4-18MNPT | 5/8-18UNF | 80 |
DN10(3/8) | 3/8-18MNPT | 5/8-18UNF | 90 |
DN15(1/2) | 1/2-14MNPT | 7/8-14UNF | 95 |
DN20(3/4) | 3/4-14MNPT | 3/4-14FNPT | 100 |
DN25(1) | 1-11.5MNPT | 1-11.5FNPT | 120 |
DN32(1/4) | 1/4-11.5MNPT | 1/2-11.5FNPT | 175 |
