安全閥系列
JA22H-2.5、JA22W-2.5P外螺紋連接靜重式安全閥
JA22H-2.5、JA22W-2.5P外螺紋連接靜重式安全閥適用于工作溫度≤200℃的E級蒸汽鍋爐和類似介質的設備和管路上，作為超壓保護裝置。當設備和管路內壓力超過允許值時，閥門自動開啟，繼而全量排放；當壓力降低到規定值時，閥門自動關閉，保證設備安全運行。
產品主要性能參數
型號 | 公稱壓力/Mpa | 強度試驗壓力/Mpa | 整定壓力/Mpa | 工作溫度/℃ | 適用介質 |
JA22H-2.5 | 0.25 | 0.4 | 0.1 | ≤200 | E級蒸汽鍋爐和類似的非腐蝕性介質的鍋爐 |
JA22W-2.5P | 0.25 | 0.4 | 0.1 | ≤200 | 有腐蝕性介質的設備和管路 |
產品主要零部件材料
型號 | 零件名稱 | |||
閥體 | 閥座、閥瓣 | 導向圈 | 擋圈 | |
JA22H-2.5 | 灰鑄鐵 | 2Cr13 | 鉻鎳鈦不銹鋼 | 65Mn |
JA22W-2.5P | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 |

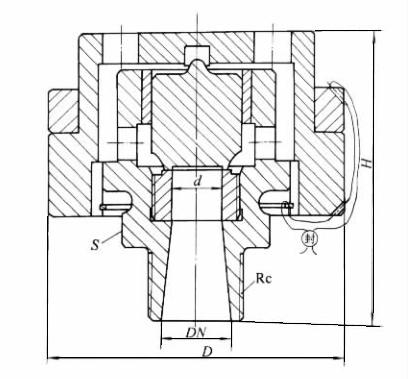

產品主要尺寸
公稱通徑DN/mm | 錐管螺紋/in | 尺寸/mm | 重量/kg | |||
d | D | S | H | |||
15 | RC1/2 | 7 | 75 | 30 | 70 | 3.2 |
20 | RC3/4 | 10 | 85 | 34 | 80 | 4 |
25 | RC1 | 15 | 110 | 40 | 105 | 5 |
32 | RC1(1/4) | 20 | 130 | 48 | 135 | 6.4 |
40 | RC1(1/2) | 25 | 150 | 56 | 145 | 8.8 |
